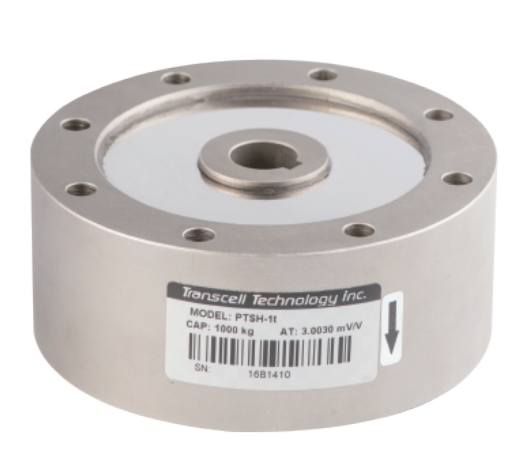

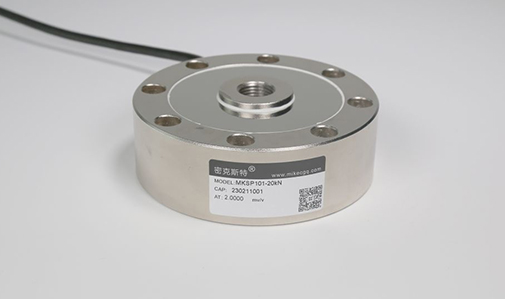

产品名称：CH-TJ轮辐式测力传感器
产品特点：CH-TJ轮辐式测力传感器采用优质不锈钢材质，具有高精度，高稳定性、低外形等特点，安装简便、快速，适用于试验机等。
量程：10kN(1t)、20kN(2t)、50kN(5t)、100kN(10t)、500kN(50t)、1200kN(120t)

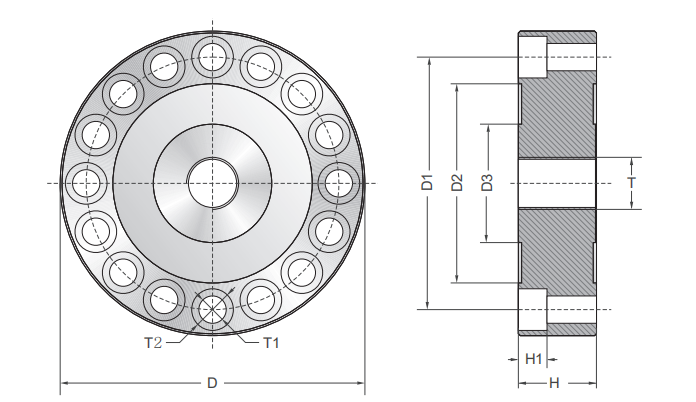

外形尺寸：
10kN(1t)、20kN(2t)
50kN(5t)、100kN(10t)
500kN(50t)、1200kN(120t)
|
量程（kN） |
量程（t） |
|
D |
D1 |
D2 |
D3 |
H |
H1 |
T |
T1 |
T2 |
|
500 |
50 |
mm |
Φ234 |
Φ194 |
Φ153 |
Φ91 |
60 |
22 |
M40x1.5 |
16xφ21 |
16xφ32 |
|
1200 |
120 |
mm |
Φ234 |
Φ194 |
Φ153 |
Φ91 |
70 |
22 |
M40x1.5 |
16xφ21 |
16xφ32 |
技术参数：
|
技术参数 |
|
|
|
|
额定输出 |
2.0mV/V±1% |
零点平衡 |
±1%F.S |
|
综合精度 |
0.05%F.S |
输入阻抗 |
387±20Ω（1t，2t）/ 775±20Ω（50t，120t） |
|
线性、滞后性 |
±0.05%F.S |
输出阻抗 |
350±5Ω（1t，2t）/ 700±5Ω（50t，120t） |
|
重复性 |
＜±0.05%F.S |
绝缘电阻 |
≥5000MΩ |
|
蠕变 |
＜±0.05%F.S/30min |
允许工作电压 |
5～15V/DC |
|
零点温度影响 |
＜±0.03%/10℃ |
工作温度范围 |
-30℃～+70℃ |
|
输出温度影响 |
＜±0.03%/10℃ |
安全过载 |
150%F.S |
|
接线方式 |
激励（+）：红， 激励（-）：黑； 信号（+）：绿， 信号（-）：白 |
||
